拉拔检测的主要内容及方法

  拉拔检测广泛应用于建筑工程、制造业和材料领域的现场原位测试方法，主要用于测定材料或构件在垂直于表面方向的拉拔力或抗拉强度。其核心原理是通过一个专用的拉拔仪，向一个固定在待测物体表面的夹具施加一个持续增大的拉力，直到试件破坏或达到预定值，从而测量出其最大抗拉承载力。

一、拔检检测主要应用领域

1.建筑工程

  饰面砖/石材粘结强度检测：检测外墙、室内瓷砖、大理石等饰面材料与基层（如墙体、地面）之间的粘结是否牢固。这是为了防止瓷砖空鼓、脱落，确保安全；

  保温系统粘结强度检测：检测外墙保温板（如EPS板、XPS板）与基层墙体的粘结强度，以及抹面层与保温板的粘结强度。

  植筋/锚栓拉拔力检测：检测后锚固于混凝土中的钢筋、螺栓或化学锚栓的锚固承载力是否满足设计要求。

  涂层/防水层粘结强度检测：检测油漆、涂料、防水卷材等与基材的粘结性能。

2.材料科学

  复合材料界面性能研究：研究纤维与基体材料之间的界面结合强度。

  薄膜/涂层附着力测试：在微观尺度上，测试各种功能性薄膜（如金刚石薄膜、光学薄膜）与基体的附着力。

二、拔检检测流程

  以建筑工程中外立面瓷砖拉拔为例，检测流程如下：

1.准备与取样

  在现场选定具有代表性的测试区域，用专用钻芯机在测试点的瓷砖上钻出一个规定直径的芯样，深度直至基层。

2.安装夹具

  将测试部位的瓷砖表面清理干净，使用高强、快速固化的粘结剂将拉拔头牢固地粘贴在钻好的芯样上。

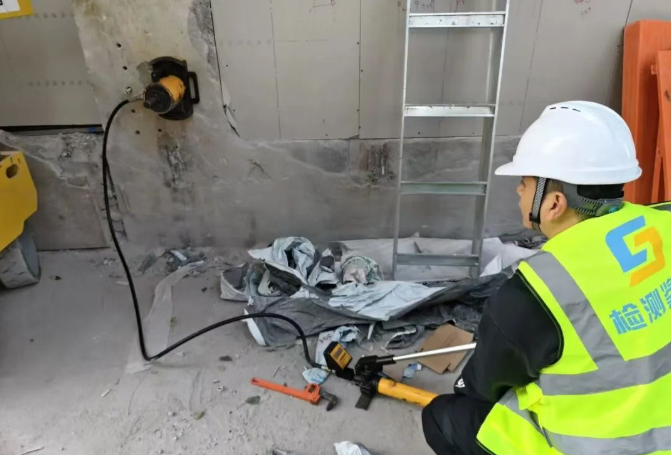

3.连接与设置

  将拉拔仪的主机通过连接件与拉拔头对接，确保拉拔仪、反力支撑架和拉拔头在同一条轴线上，以避免产生弯矩，在拉拔仪上设置测试参数，如加载速度（通常以N/s或MPa/s为单位）。

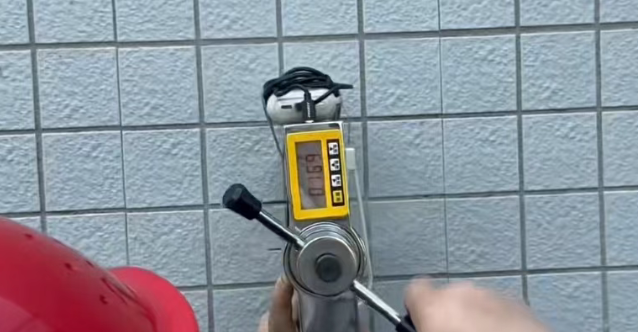

4.施加荷载

  启动拉拔仪，匀速、连续地对试件施加拉拔力，仪器会实时显示并记录拉力值的变化。

5.记录破坏值与模式

  当试件发生破坏时，记录下拉拔仪显示的最大力值（破坏荷载）；

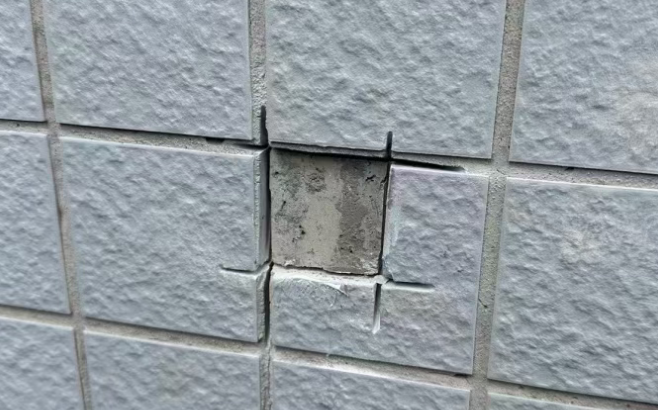

  关键一步：观察并记录破坏发生的具体位置，如：

  基层内部破坏：破坏发生在墙体基层内部，说明粘结强度高于基层强度。

  粘结层破坏：破坏发生在瓷砖与粘结剂的界面，或粘结剂内部。

  瓷砖本身破坏：瓷砖被拉断，说明粘结强度高于瓷砖自身的抗拉强度。

  混合破坏：以上多种情况同时发生。

6.数据处理与判定

  根据破坏荷载和拉拔头的面积计算出粘结强度值。将计算结果与相关标准规范或设计要求进行对比，判断是否合格。

三、结果分析与常见问题

1.合格结果：测得的拉拔强度值大于标准或设计规定的最小值，且破坏模式符合要求（例如，对于瓷砖拉拔，理想的破坏是发生在粘结层内或混合破坏，而不是纯粹的界面脱离）。

2.不合格结果：

  强度值过低：直接表明粘结质量差，存在脱落风险。

  破坏模式不理想：即使强度值达标，但如果破坏发生在不应该发生的界面（如纯粹的瓷砖-粘结剂界面脱离），也可能被判为不合格，因为这表明界面处理或材料兼容性存在问题。

常见原因：

• 基层处理不干净、有油污或灰尘

• 粘结材料质量不合格或配比错误

• 施工工艺不当，如饱满度不够、养护不到位

• 材料不兼容（如刚性粘结剂用于柔性基材）

四、拉拔检测的重要性

  拉拔检测提供了一种直接、定量、可靠的质量控制手段。具备以下几种优势：

1.保障安全：防止高空坠物等严重安全事故。

2.评估施工质量：为工程验收提供客观数据。

3.明确责任：在发生质量纠纷时，为责任界定提供科学依据。

4.指导材料研发与选择：通过测试不同材料的粘结性能，为优化材料和工艺提供数据支持。

  拉拔检测是连接理论与实践的桥梁，它将“粘得牢不牢”这个问题转化为一个可测量的力学指标，是确保工程质量和安全不可或缺的关键环节。

  权威检测，具有CNAS、CMA建设工程质量检验等多项资质的检测机构。专业房屋安全鉴定、钢结构检测、舞台检测、广告牌检测，消防安全评估，幕墙、外墙检测，桥梁检测。总部上海，全国20多家分公司，覆盖上海、江苏、安徽、天津、北京、湖北、广东、河北、新疆、内蒙古、陕西等众多城市，可就近检测，快速响应。

 总部地址：上海市宝山区铁力路785号8号楼           企业邮箱：shjc@juncesh.com
 官方网址：www.juncesh.com               联系电话：15021136364
